Digitalsystem

Jetzt habe ich mir doch noch eine IB angeschafft,
weil sie nicht so viele Fehlerquellen wie DDW bietet.

Gerät	Bild	Details	Status

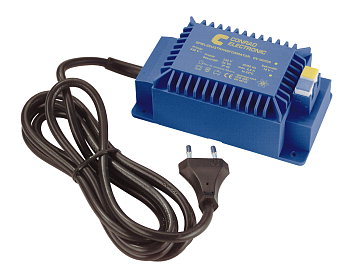

Mein Trafo		18V AC 52 VA 2,9 A (Conrad 212728) 25,95 Euro	gekauft 2005 im Einsatz

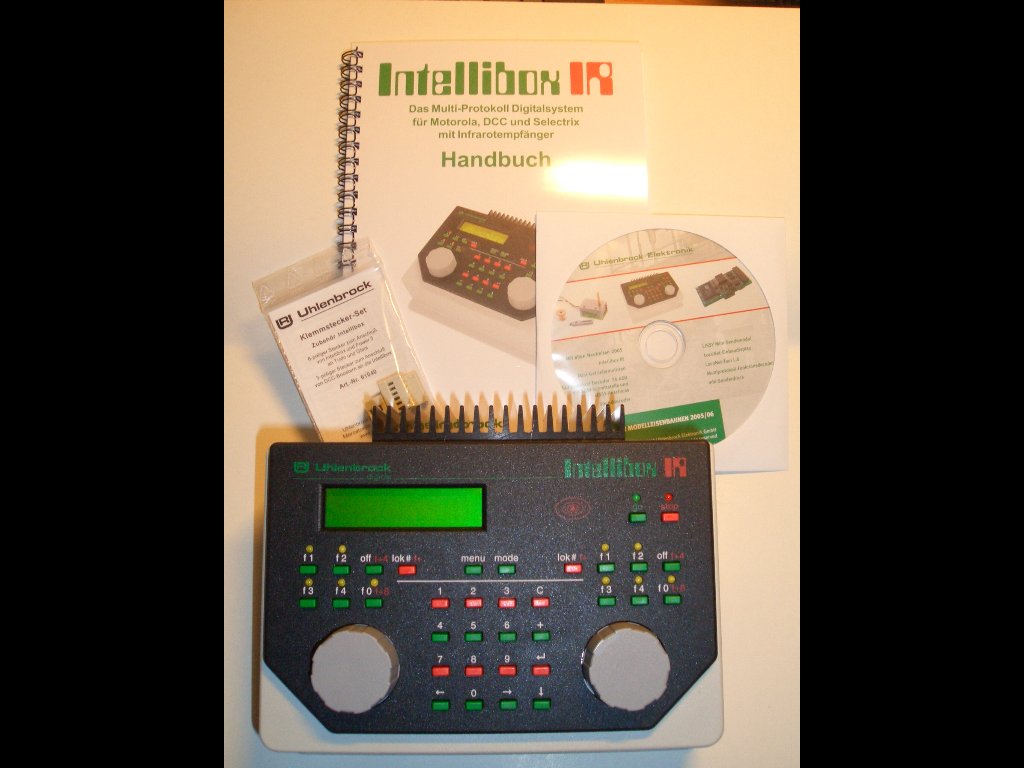

Meine Intellibox		65050 (WL) 388,80 Euro	gekauft 26.06.2006 im Einsatz

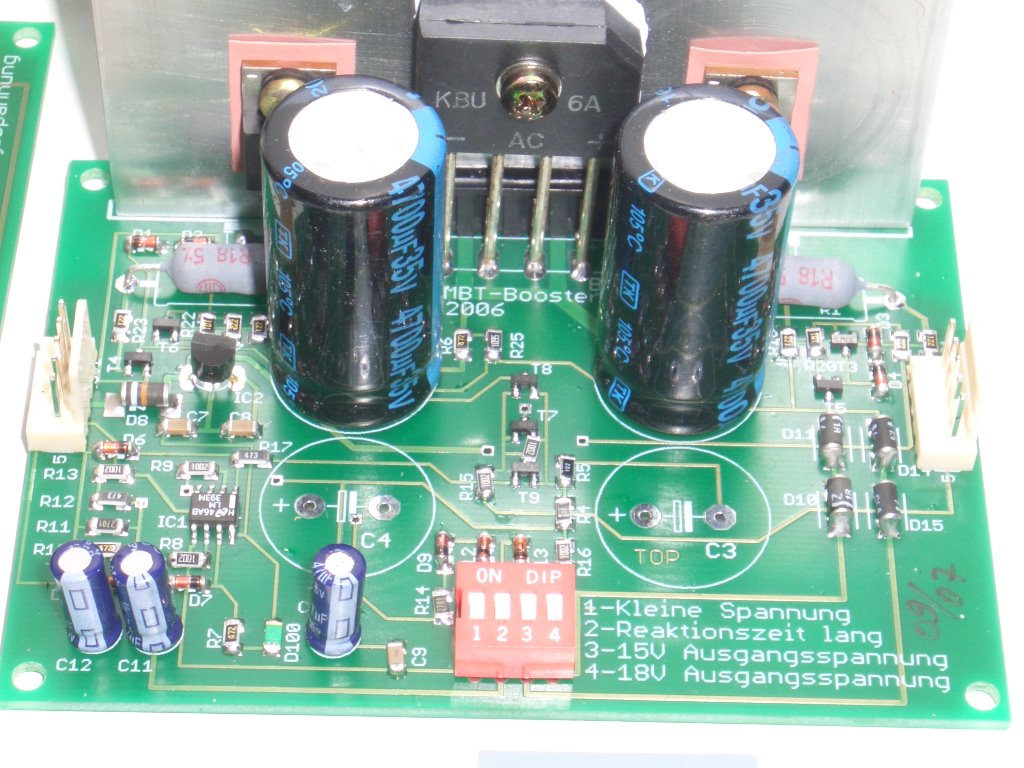

Meine Booster		B3 (Gerd Boll) 48,50 Euro	gekauft 18.09.2007 3 im Einsatz

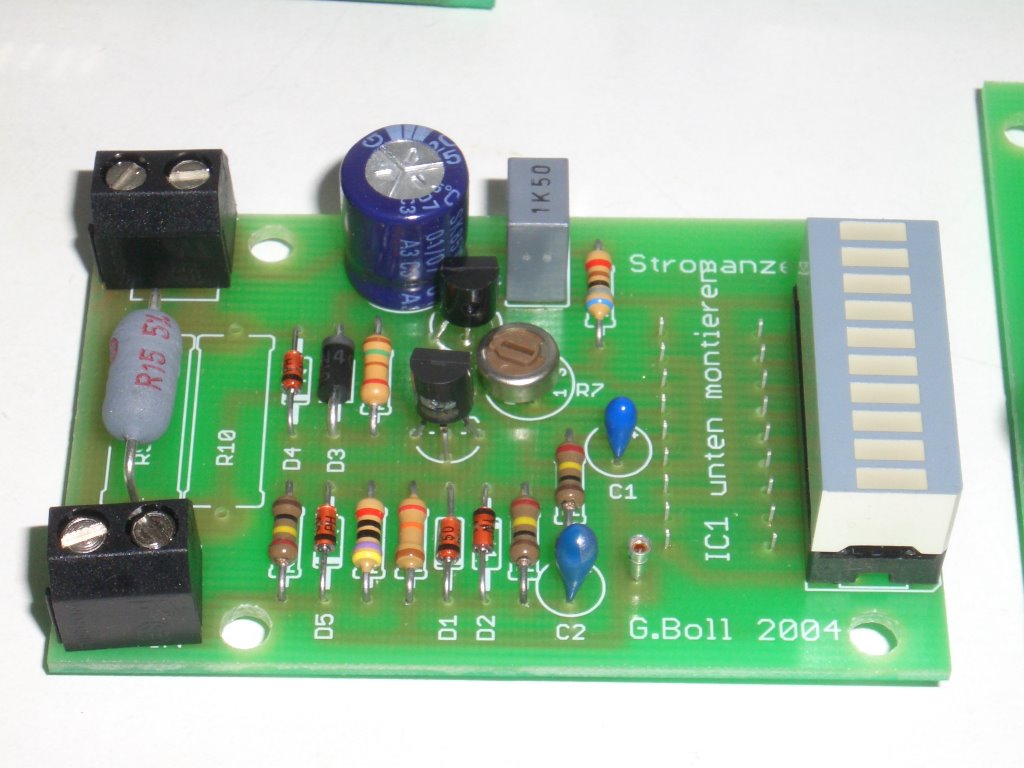

Meine Stromanzeigen		SA3 (Gerd Boll) 15,50 Euro	gekauft 18.09.2007 4 im Einsatz

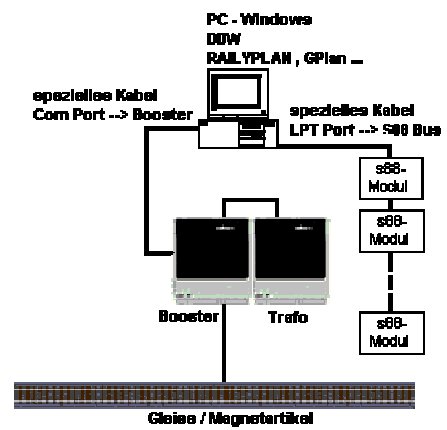

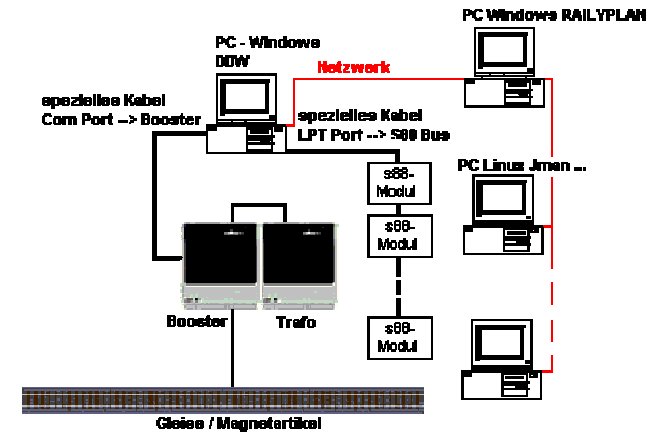

Früher habe ich auch mit dem Digitalsystem DDW experimentiert.
Es funktioniert mit ganz normalen DCC- oder Motorola-Decodern.

Hier sind noch Links zu meinen Berichten im TT-Board:
Rechnersteuerung ohne teure Zentraleinheit
Teil 1 - Auswahl
Teil 2 - DDW/DDL-Hardware
Teil 3 - SRCP-Clients

Gerät	Bild	Details	Status
Mein Trafo		18V AC 52 VA 2,9 A (Conrad 212728) 25,95 Euro	gekauft 19.02.2004 im Einsatz

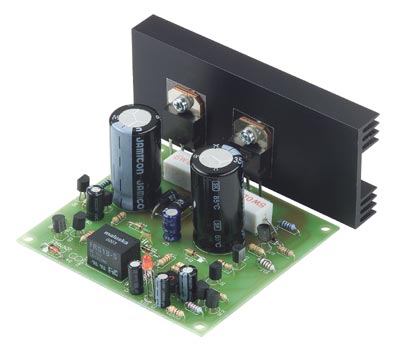

Mein Booster		TAMS Booster B-2 18V AC 3 A (Conrad 217351 Baustein) 64,95 Euro	gekauft 19.02.2004 im Einsatz

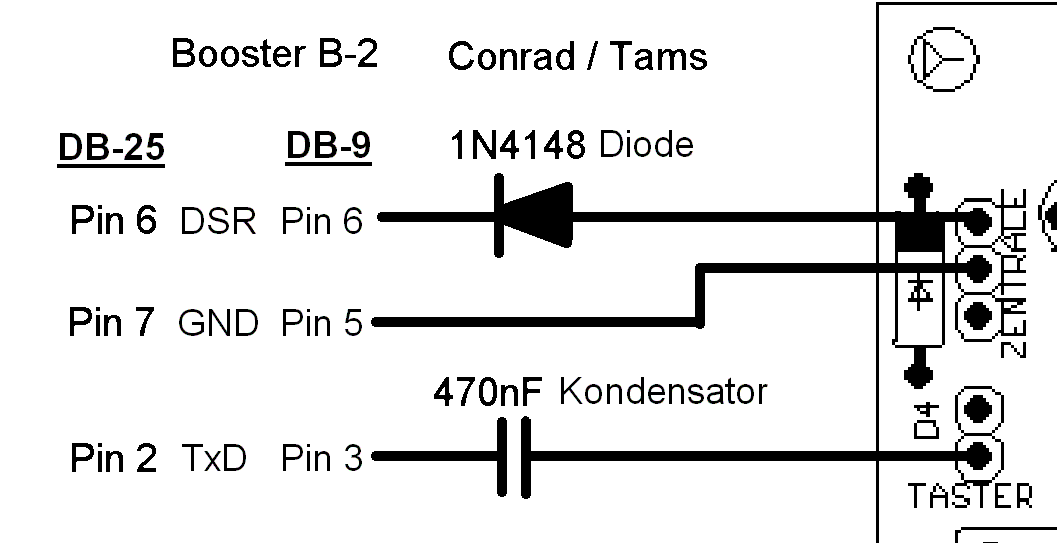

Verbindungskabel Booster mit serieller Schnittstelle		(DSR) Pin 6 9-Sub-D über Diode an Zentrale (oben) (GND) Pin 5 9-Sub-D direkt an Zentrale (Mitte) (TxD) Pin 3 9-Sub-D über Kondensator an Taster 0,40 Euro	funktioniert im Einsatz

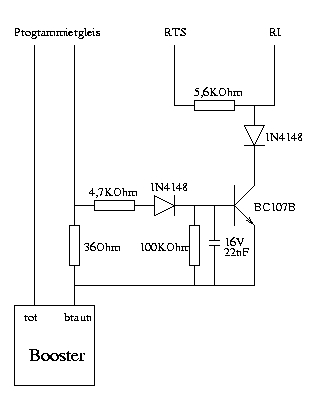

"Programmiergleis" Schaltung für Rückmeldungen zur Decoder-Programmierung	Schaltplan	1,00 Euro	funktioniert nicht Test verschiedener Kondensatoren steht noch aus

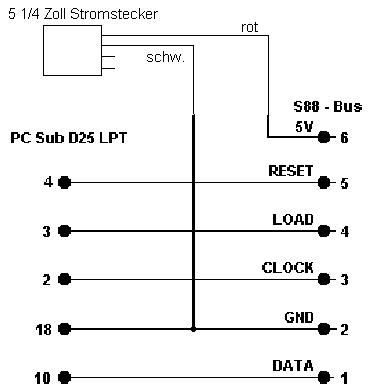

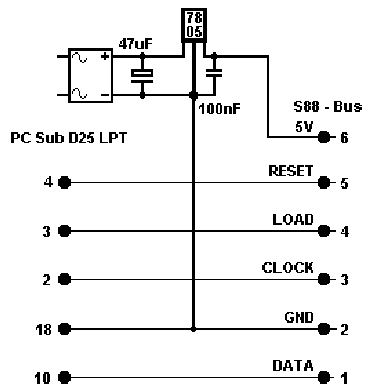

Verbindungskabel S88 mit paralleler Schnittstelle	Schaltplan 1 Schaltplan 2	0,65 Euro (Trafo) 0,00 Euro (PC-Netzteil)	für PC-Netzteil gebaut, funktioniert

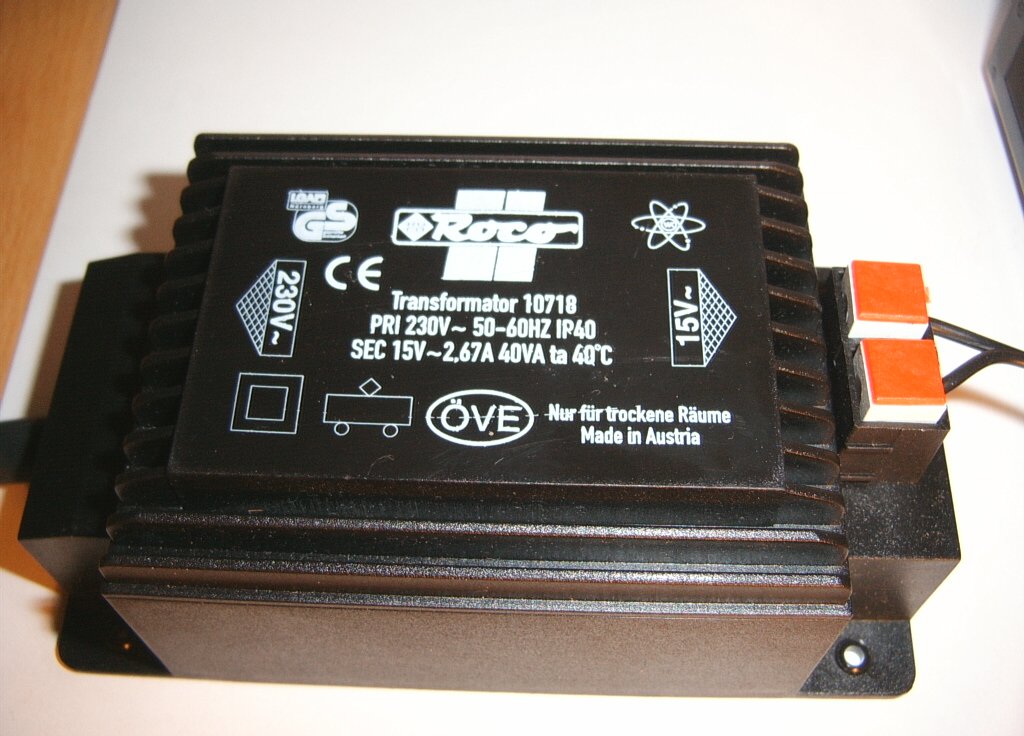

Roco Trafo 10718 (aus Lokmaus 2 - Set)		Set für 48,61 Euro über eBay (bereits inkl. Versand)	gekauft 14.05.2004 im Einsatz
Roco Verstärker 10761 (aus Lokmaus 2 - Set)		Set für 48,61 Euro über eBay (bereits inkl. Versand)	gekauft 14.05.2004 im Einsatz

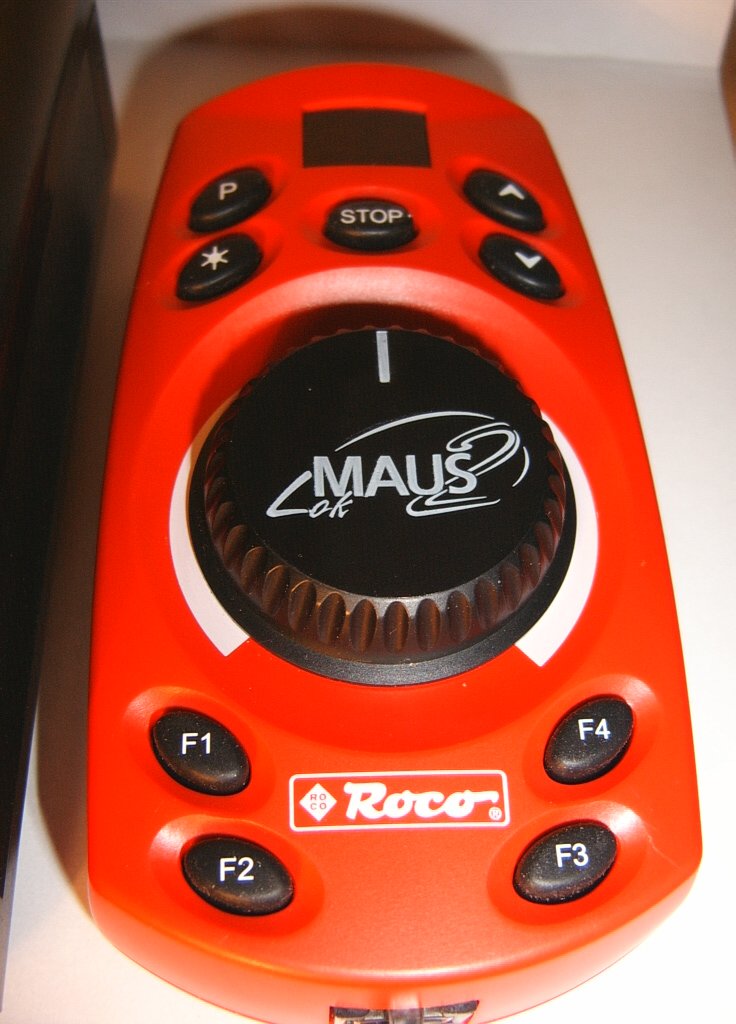

Roco Lokmaus 2 (aus Lokmaus 2 - Set)		Set für 48,61 Euro über eBay (bereits inkl. Versand)	gekauft 14.05.2004 im Einsatz
Verbindungskabel Roco Verstärker 10761 mit serieller Schnittstelle		ca. 1,00 Euro	gebaut 15.05.2004 im Einsatz

Links

Thema	Bezeichnung	Autor
Link
...	...	...
Link
Mein Downloadbereich	Mein Downloadbereich (quasi "Versionsarchiv")	Stephan Hering
Link
...	...	...
Link
Newsgroup/Newsletter	DER_MOBA Usenet-Newsgroup	...
Link
Newsgroup/Newsletter	DDW-Newsletter (und Archiv)	...
Link
...	...	...
Link
SRCP Allgemein	Das DER_MOBA Digitalprojekt	...
Link
SRCP Allgemein	SRCP bei Sourceforge	...
Link
...	...	...
Link
SRCP Windows 0.7/0.8	DDW-Server (für Booster-Adapterkabel) DDW-Client "Gplan"	Michael Gräfe
Link
SRCP Windows 0.7/0.8	DDW-Client "EnjoyTheTime"	Michael Geramb
Link
SRCP Windows 0.7/0.8	Decoder-Programmer "LD-X-Programmer"	Michael Geramb
Link
...	...	...
Link
SRCP Windows 0.7	Server "TrackONE" Client "TrackONE"	Michael Reukauff
Link
SRCP Windows 0.7	DDW-Client "Railyplan"	Holger Seider
Link
SRCP Windows 0.7	DDW-Client "JTrain"	Werner Kunkel
Link
SRCP Windows 0.7	DDW-Client "FranzMei Railyplan"	Frank Müller
Link
SRCP Windows 0.7	DDW-Client "TrainDrive" (benötigt CygWin)	Fritz Ganter
Link
SRCP Windows 0.7	DDW-Client "RocRail" (Kompilieren nötig)	Rob Versluis
Link
SRCP Windows 0.7	DDW-Client "SRCP-Tester" (php-Testclient)	Martin Wolf
Link
SRCP Windows 0.7	Decoder-Programmer "Railyprog"	Holger Seider
Link
SRCP Windows 0.7	Decoder-Programmer "AndiPro"	Kay Wolf
Link
SRCP Windows 0.7	SRCP-Keyboard (Schaltdekoder ansteuern)	Michael Reukauff
Link
SRCP Windows 0.7	Decoder-Programmer "ProLok" phpDDL Terminal (php-Testclient) SRCP Testterminal (Testclient)	Thomas Borrmann
Link
...	...	...
Link
SRCP Windows 0.8	Server "Amadeus" (für Lenz LI 100 V3.x) Client "Goya"	Dieter Demessieur
Link
SRCP Windows 0.8	DDW-Zentraleinheit-Emul. "Emu605x" (z.Zt. nur MM)	Michael Gräfe
Link
SRCP Windows 0.8	DDW-Client "Railroad Express"	Fred Stevens
Link
SRCP Windows 0.8	DDW-Client "TRAINer!"	Peter Keintzel
Link
SRCP Windows 0.8	MoBaPackage (Programmiertools) SRCP-Monitor (Testclient)	Roman Lauer
Link
SRCP Windows 0.8	phpTrainCtrl inkl. phpTamsProgrammer	Torsten Vogt
Link
...	...	...
Link
Digitalsystem-Protokolle	NMRA/DCC (NMRA-Seite)	...
Link
Digitalsystem-Protokolle	NMRA/DCC (DCC-Seite)	...
Link
Digitalsystem-Protokolle	Märklin/Motorola	...
Link
...	...	...
Link
SRCP Linux (dieser Bereich wird nicht mehr aktualisiert)	SERVER (0.7/0.8): erddcd Server/Daemon von Torsten Vogt ( Link ) SERVER (0.7/0.8): srcpd Server/Daemon von Matthias Trute zum SRCP-Betrieb mit Zentraleinheiten SERVER (0.8): jsrcpd Server-Referenzimplementierung von Olaf Schlachtner CLIENT (0.7/0.8): GPlan Linux-Client von Michael Gräfe CLIENT (0.7): simpleclient Client von Torsten Vogt CLIENT (0.7): J-Man Client von Torsten Vogt CLIENT (0.7): loco-panel Client von Torsten Vogt CLIENT (0.7): dtcltiny Client von Markus Pfeiffer CLIENT (0.7): followtrain Client von Markus Pfeiffer CLIENT (0.7): SpDrS60 Client von Stefan Preis CLIENT (0.7): M6051emu Client (Emulator) von Dieter Schaefer CLIENT (0.7): TrainDrive Client von Fritz Ganter CLIENT (0.7): RocRail Client von Rob Versluis Sonstige Linux-Clients: rcsh & rcman (Railroad Command Shell) Dr. Peer Griebel Decoder-Programmer (Linux): SRCP 0.7: url-programmer & nmra-programmer Torsten Vogt SRCP 0.8: phpTrainCtrl (inkl. phpTamsProgrammer) Torsten Vogt Stand (Linux): 30.01.2005
...	...	...
Link

24.09.2007

	Schaltplan	2,21 Euro

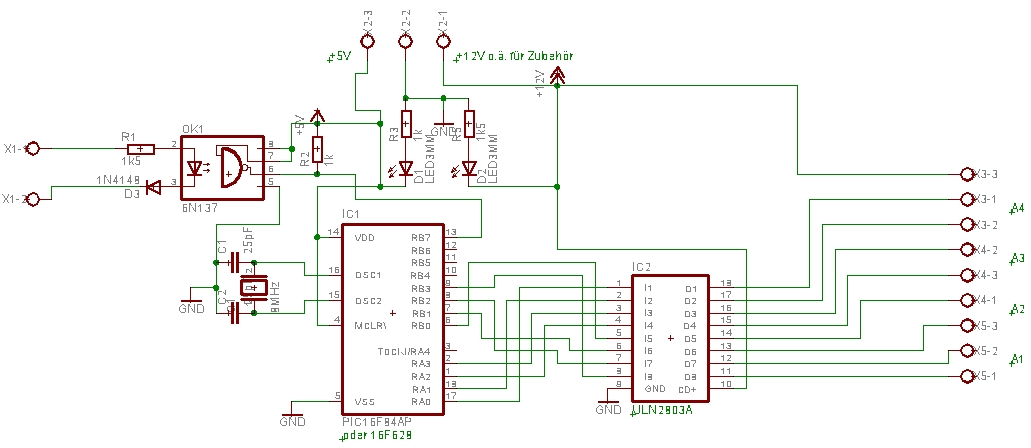

Weichendecoder			noch nicht gebaut

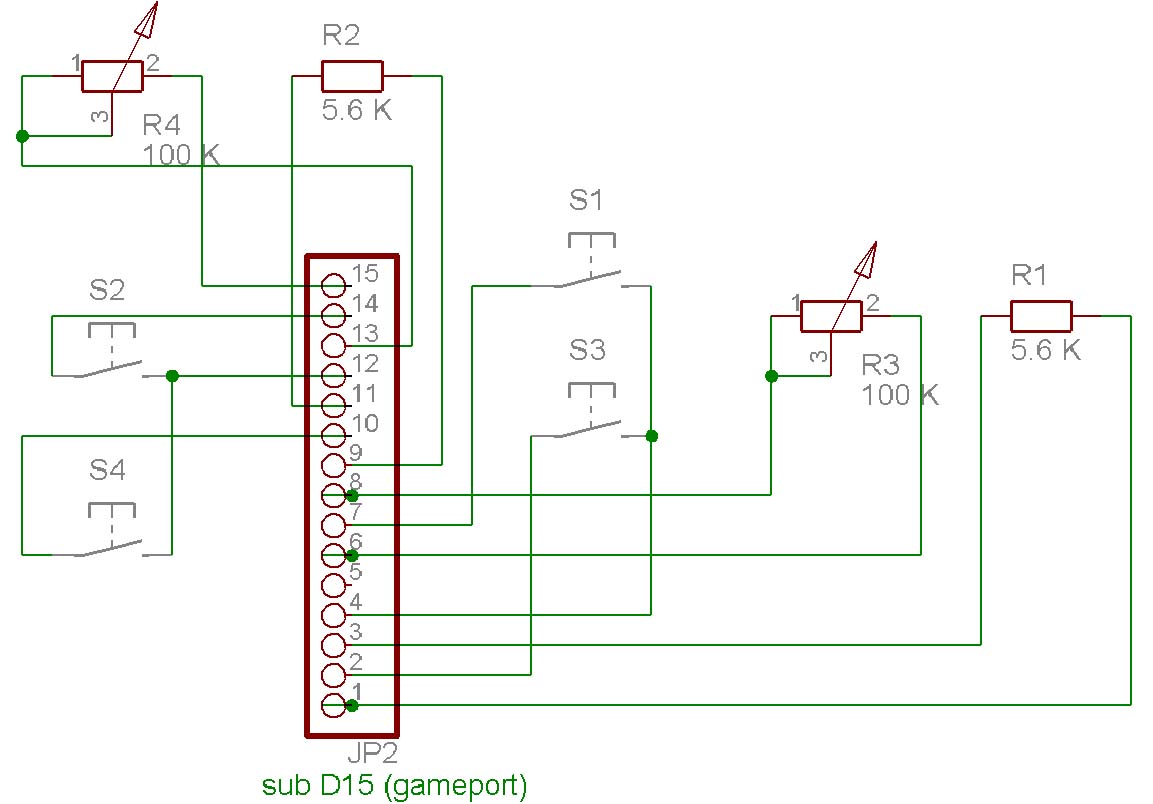

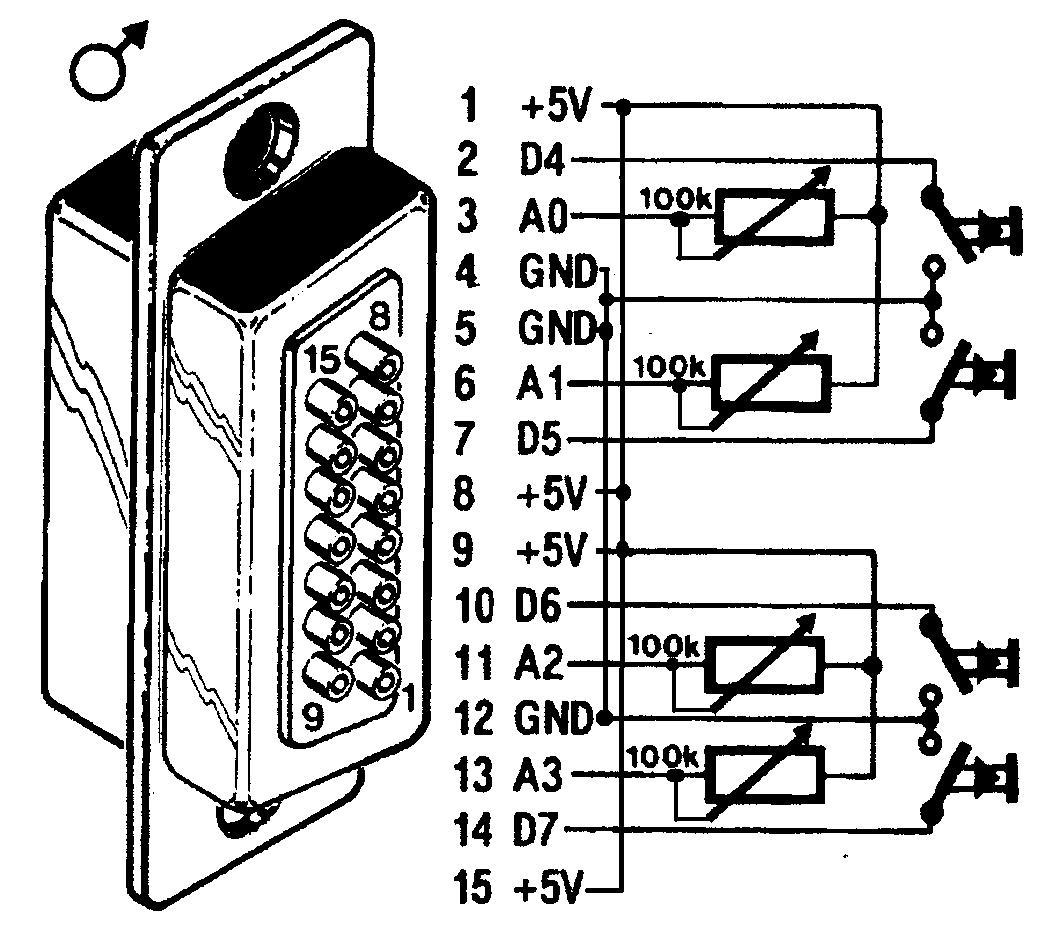

Selbstbauregler für Gplan	Schaltplan	2,50 Euro
	Schaltplan	3,20 Euro	noch nicht gebaut
		23,95 Euro (Conrad 212628)

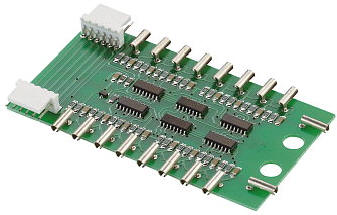

Magnetartikeldekoder (gekauft)		25,95 Euro (Conrad 217713)
		13,95 Euro (Conrad 219532)	gekauft 27.04.2004
