TT-Bahn von Epoche VI

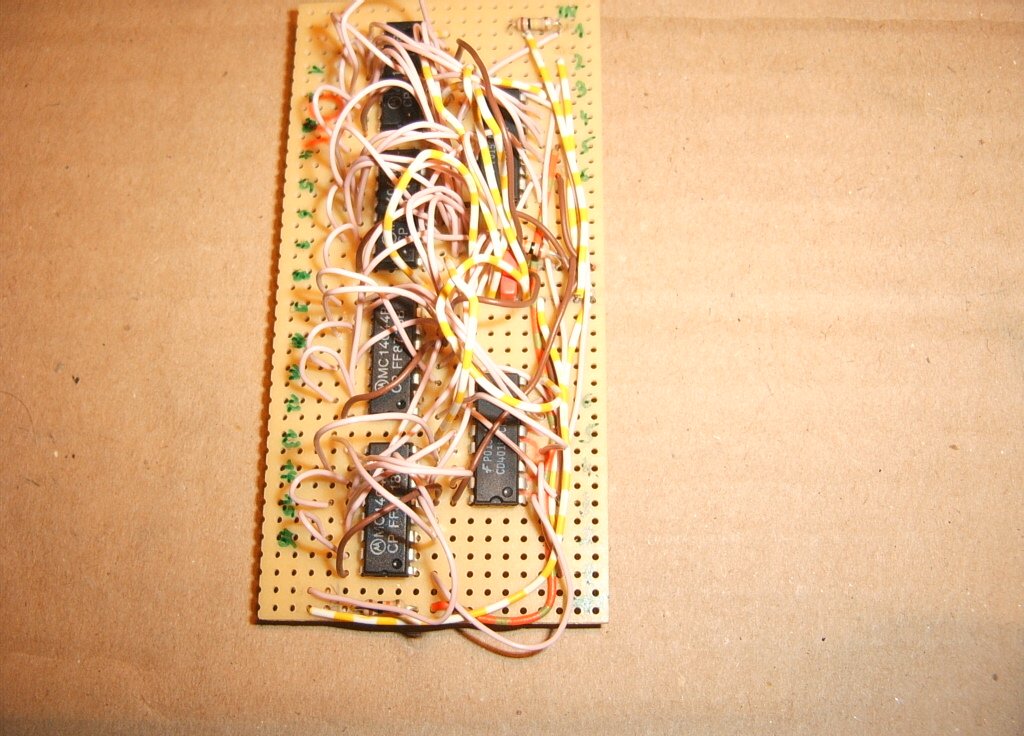

ein S88-Rückmeldedecoder im Selbstbau - wie man sieht, müssen die Kabel kreuz und quer verbunden werden

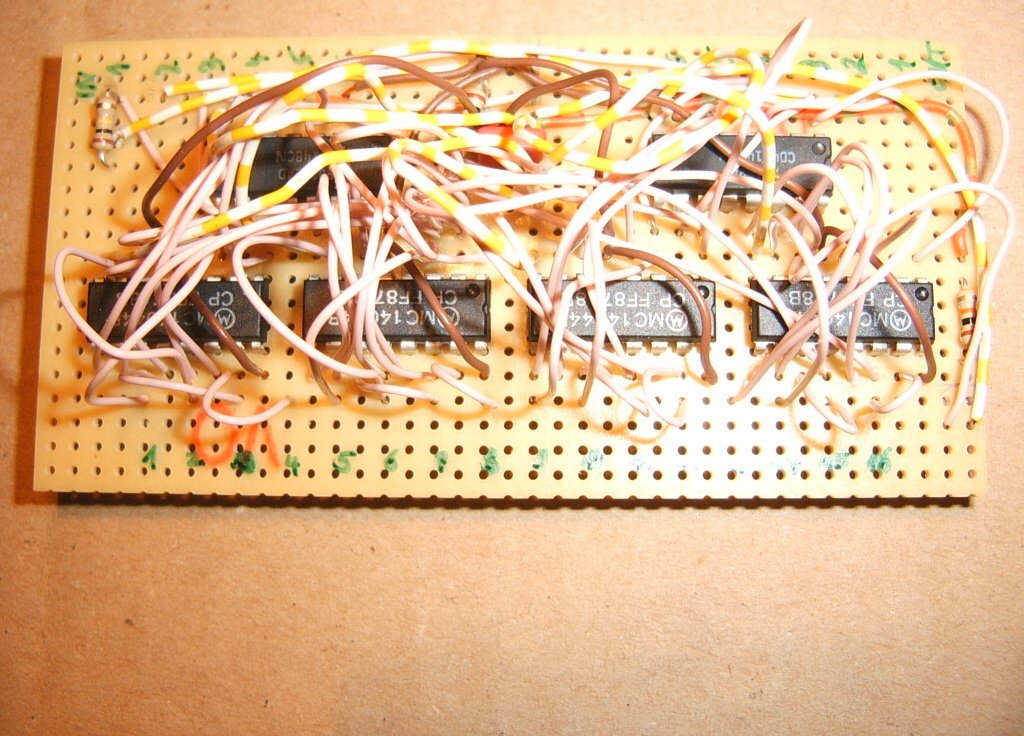

Trotzdem ganz einfach: links sind die 16 Rückmeldekontakte, rechs oben der S88-Eingang und rechts unten der S88-Ausgang. Gelb-weiß ist Masse, braun ist +5V, rot-grün ist nur mal so an Pin 5 dran und rosa sind die restlichen Verbindungen.
