Erst einmal ordentlich ausrasten ;-)
|
Detailansicht
|
Detailansicht schon mit ausgerasteter Pufferbohle und ausgebautem Drehgestell; bei Ausbau auf Feder achten!
|
Drehgestell
|
Drehgestell und Pufferbohle, Strombrücke im Wagenboden
|
Detailansicht nach Zusammenbau
|

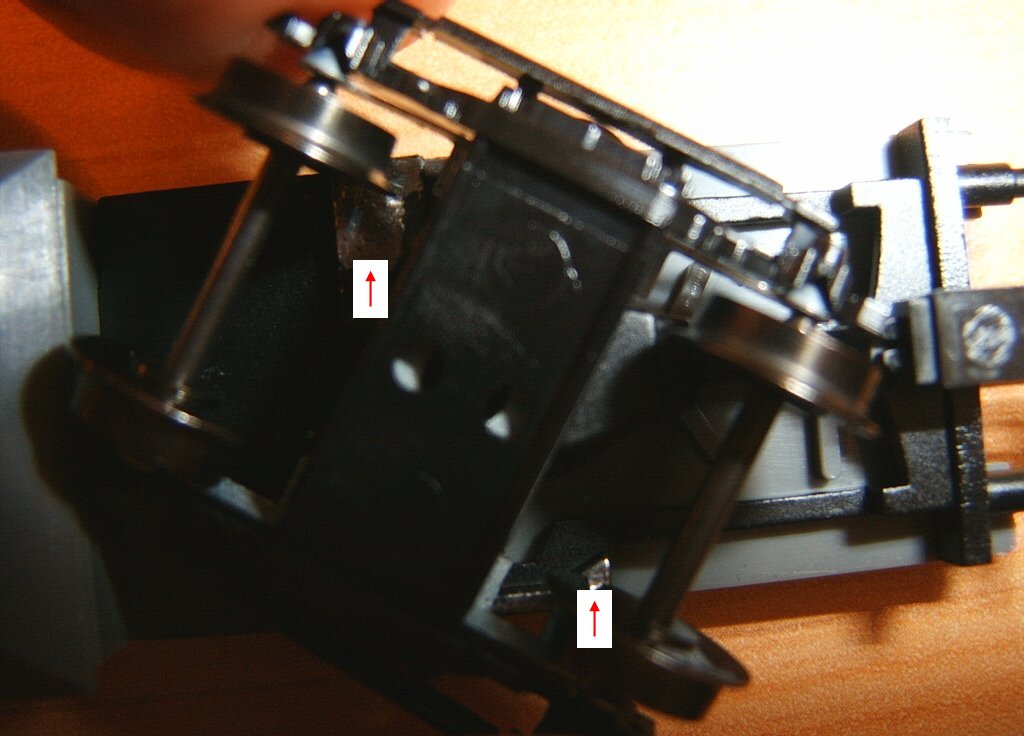

dieses Drehgestell hat halbkugelartige Erhöhungen auf den Drehgestellauflagen, sehr gut für den Kontakt, aber erst einmal ordentlich Lack abkratzen
|
dieses Drehgestell hat die halbkugelartigen Erhöhungen nicht; wer weiß warum; Lack abkratzen und es empfiehlt sich, etwas Lötzinn aufzuhäufen, das der Halbkugel entspricht; nur so bester Kontakt
|
dieses Drehgestell hat die halbkugelartigen Erhöhungen nicht; wer weiß warum; Lack abkratzen und es empfiehlt sich, etwas Lötzinn aufzuhäufen, das der Halbkugel entspricht; nur so bester Kontakt
|
schmalen Teil der Strombrücke nach oben biegen
|
Oberstock ausbauen
|
Kontakte am langen LED-Streifen biegen
|
Kontakte am langen LED-Streifen biegen
|
einlegen und ankleben
|
einlegen und ankleben
|

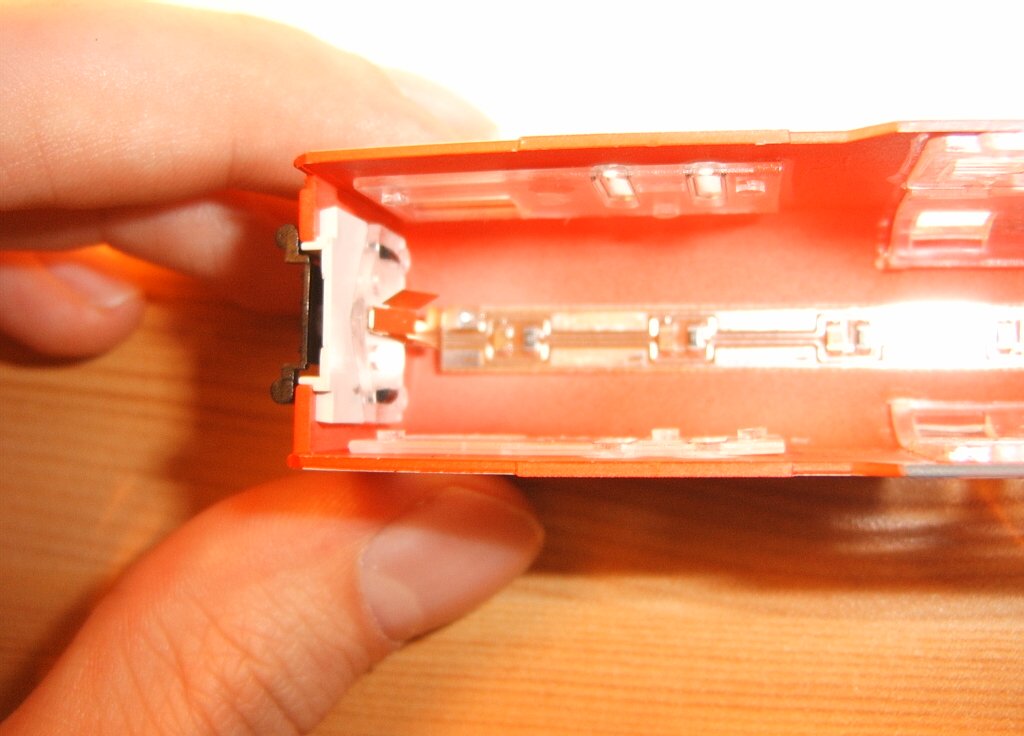

Oberstock wieder einbauen und von unten den kurzen LED-Streifen einkleben; vorher die Kontakte passend biegen
|

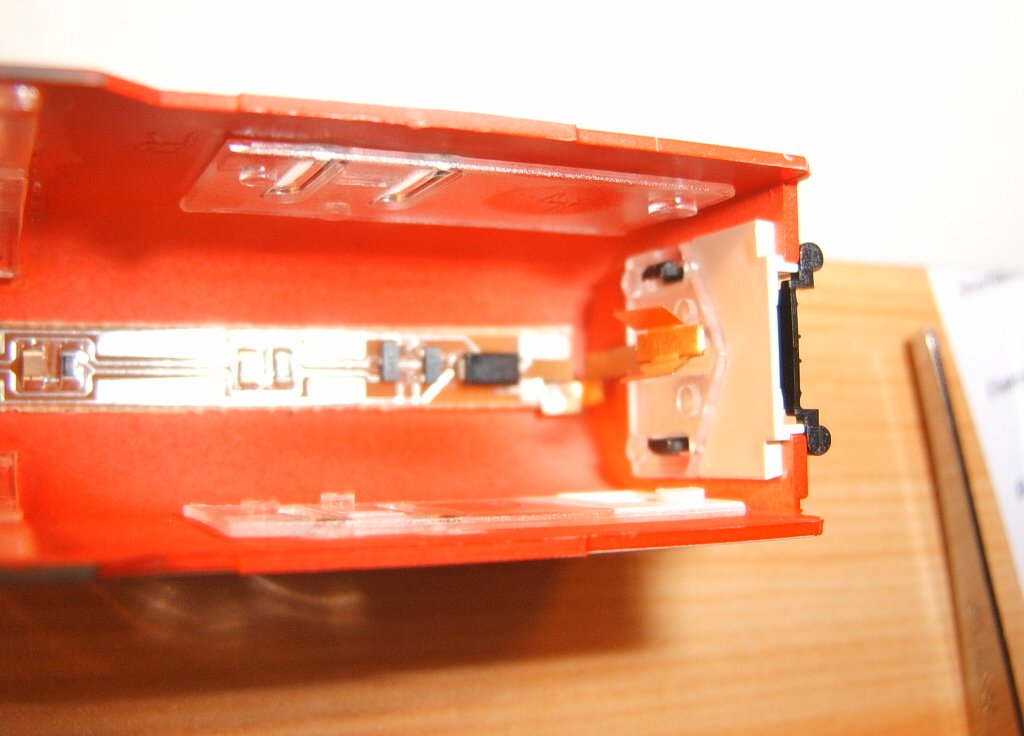

fertig
|
